光彈性法是一種光學應力測量方法。它利用具有雙折射性能的透明材料制作成與實際工程結構、部件或零件幾何形狀相似的模型，并在模型上施加與實際部件相似的載荷，根據光彈性條紋即可計算模型邊界和內部各點的應力，再由相似理論換算成原件上的應力，其精度能滿足工程設計的要求。
光彈性法可以測量幾何形狀與載荷條件較為復雜的構件應力，特別是可測量其它方法難以解決的應力集中及內部應力問題。

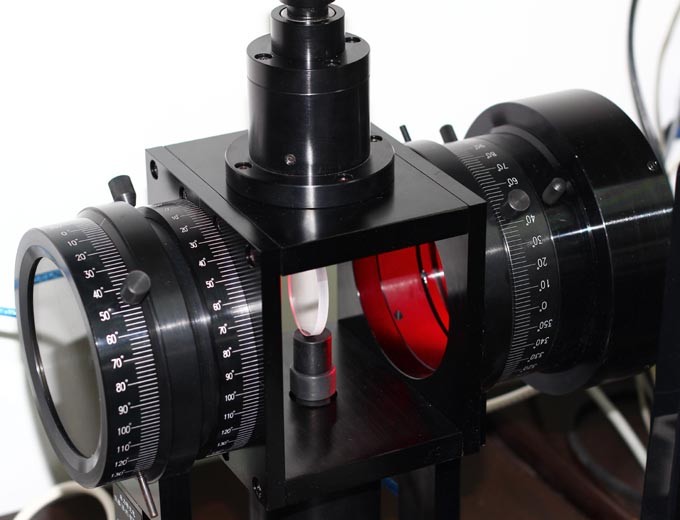

LED數碼光彈儀是以光彈性法為原理，用光學的方法進行應力測量的儀器，可以研究幾何形狀和載荷條件都比較復雜的工程構件的應力分布狀態，特別是應力集中的區域和三維內部應力問題。LED數碼光彈儀結構緊湊、操作方便，采用了LED光源，能產生穩定的白光和紅、綠、藍三色漫射光源，光源與起偏鏡直接連接，阻止了其他雜光對實驗的影響，大大降低了對使用環境的要求。
主要技術指標：
1.通光孔徑：100mm
2.線偏振鏡有效直徑：100mm
3.1/4波片鏡有效直徑：100mm
4.載荷：0～50kg
5.光源：LED光源
6.圖像采集：彩色攝像頭
7.力學傳感器及數顯表
8.簡易的加載架設計(國內已申請專利)，使得儀器的尺寸明顯縮小，并且可自由轉動觀察等差線和等傾線。
注：光彈性方法直觀,能直接顯示應力集中區域，并準確給出應力集中部分的量值;它不但可以得到便捷應力而且能夠求的結構的內部應力。特別是這一方法不受形狀和載荷的限制，可以對工程復雜結構進行應力分析。
